实验需求
- 实验目标
实现内网AP上线、PC自动DHCP获取IP地址、手机和笔记本终端需要能够连接SSID进行内网设备通信。 - 本次实验拓扑如下图
- 实验使用的设备型号如下表格：
| 设备名称 | 设备型号 | 备注 |
|---|---|---|
| AC1 | AC6005 | |
| AP | AP6050 | |
| STA1 | NULL | 笔记本 |
| Cellphone1 | NULL | 手机 |
| PC1 | NULL | 电脑 |
- AC管理地址和业务网关如下表
| VLAN ID | 地址 |
|---|---|
| VLAN100(WLAN网关) | 192.168.100.254/24 |
| VLAN101(管理地址) | 192.168.101.1/24 |
AC基本配置
- 批量贴入命令：
- system-view
- sysname AC1
- undo info-center enable
- vlan batch 100 101
- int vlan 100
- ip address 192.168.100.254 24
- int vlan 101
- ip address 192.168.101.1 24
- quit
- int G0/0/3
- port link-type access
- port default vlan 100
- quit
- int G0/0/1
- port link-type trunk
- port trunk pvid vlan 101
- port trunk allow-pass vlan all
- quit
- 详细命令解说：
- <AC6005>system-view #进入系统配置视图
- [AC6005]sysname AC1 #修改名称为AC1
- [AC1]undo info-center enable #关闭信息提示
- [AC1]vlan batch 100 101 #创建vlan 100和vlan 101
- [AC1]int vlan 100 #进入vlan100
- [AC1-Vlanif100]ip address 192.168.100.254 24 #配置IP地址和子网掩码
- [AC1-Vlanif100]int vlan 101 #进入vlan101
- [AC1-Vlanif101]ip address 192.168.101.1 24 #配置IP地址和子网掩码
- [AC1-Vlanif101]quit #退出vlan配置模式
- [AC1]int G0/0/3 #进入接口gi0/0/3中
- [AC1-GigabitEthernet0/0/3]port link-type access #将接口设置为access接口，允许单个vlan通过
- [AC1-GigabitEthernet0/0/3]port default vlan 100 #将vlan100放入此接口中
- [AC1-GigabitEthernet0/0/3]quit
- [AC1]int G0/0/1 #进入接口gi0/0/1中
- [AC1-GigabitEthernet0/0/1]port link-type trunk #将接口设置为trunk接口，允许多个vlan通信
- [AC1-GigabitEthernet0/0/1]port trunk pvid vlan 101 #修改PVID为管理VLAN 101
- [AC1-GigabitEthernet0/0/1]port trunk allow-pass vlan all #允许所有VLAN通过
- [AC1-GigabitEthernet0/0/1]quit #退出接口配置模式
AC配置DHCP
- 批量贴入命令：
- dhcp enable
- ip pool huawei
- network 192.168.100.0 mask 24
- gateway-list 192.168.100.254
- dns-list 192.168.100.254
- excluded-ip-address 192.168.100.201 192.168.100.253
- quit
- int vlan 100
- dhcp select global
- int vlan 101
- dhcp select interface
- quit
- 详细命令解说：
- [AC1]dhcp enable #全局模式下开启dhcp服务
- [AC1]ip pool huawei #创建dhcp地址池，地址池名称为huawei
- [AC1-ip-pool-huawei]network 192.168.100.0 mask 24 #给AP和PC下发地址池网段，华为eNSP默认是从253下发IP地址
- [AC1-ip-pool-huawei]gateway-list 192.168.100.254 #添加网关地址，网关地址指向VLAN100的IP地址
- [AC1-ip-pool-huawei]dns-list 192.168.100.254 #dns也指向VLAN100的IP地址，用vlan100当做DHCP服务器地址
- [AC1-ip-pool-huawei]excluded-ip-address 192.168.100.201 192.168.100.253 #添加排除地址，不让AP和PC获取到201-253这个范围的IP地址
- [AC1-ip-pool-huawei]quit #退出地址池配置模式
- [AC1]int vlan 100 #进入vlan 100中
- [AC1-Vlanif100]dhcp select global #配置PC通过全局地址池获取IP地址
- [AC1-Vlanif100]int vlan 101 #进入vlan 101中
- [AC1-Vlanif101]dhcp select interface #配置AP通过接口地址池自动获取IP地址
- [AC1-Vlanif101]quit #退出vlan配置模式
AP上线
- 创建AP组
- 批量贴入命令：
- wlan
- regulatory-domain-profile name domain
- country-code CN
- quit
- ap-group name ap
- regulatory-domain-profile domain
- Y #这里不允许复制，请单独分上下部分复制
- quit
- quit
- capwap source interface Vlanif 101
- 详细命令解说：
- [AC1]wlan #进入wlan视图
- [AC1-wlan-view]regulatory-domain-profile name domain #创建名为domain的域模板
- [AC1-wlan-regulate-domain-domain]country-code CN #设置国家代码，CN代表中国
- [AC1-wlan-regulate-domain-domain]quit #退出当前视图
- [AC1-wlan-view]ap-group name ap #创建名为ap的AP组
- [AC1-wlan-ap-group-ap]regulatory-domain-profile domain #应用上面创建的ap的域模板
- Warning: Modifying the country code will clear channel, power and antenna gain c
- onfigurations of the radio and reset the AP. Continue?[Y/N]:Y #输入Y，确定
- [AC1-wlan-ap-group-ap]quit #退出ap组模式
- [AC1-wlan-view]quit #退出wlan视图
- [AC1]capwap source interface Vlanif 101 #配置AC的源接口
- 将AP绑定到AP组中
- 查看AP的mac地址

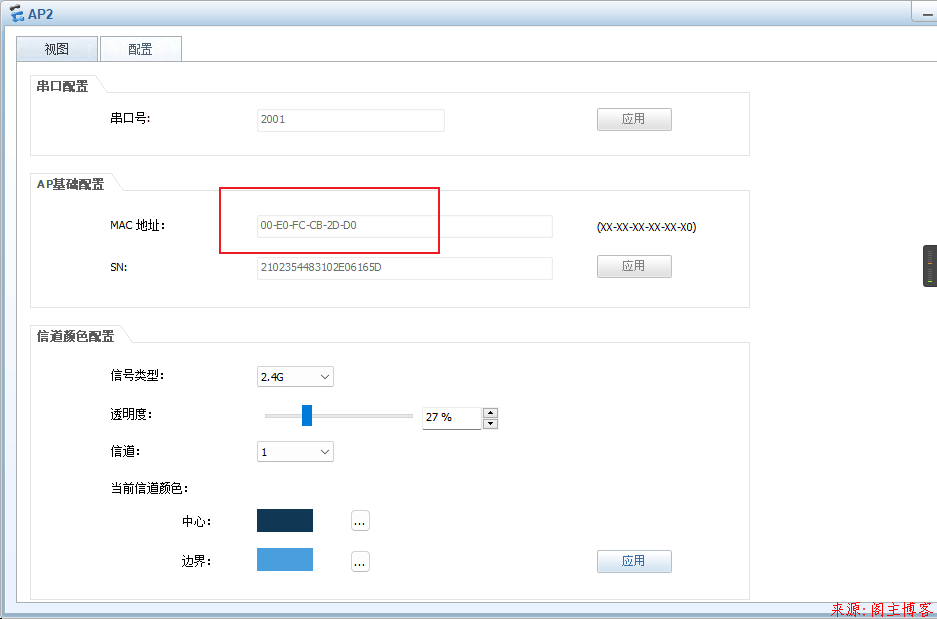

由于我们这个实验AC绑定的是AP的MAC地址，所以要查AP的MAC地址，这边是直接在设置里进行查看，设置给的是5个横杠分十六进制的表示法，在AC里配置的时候需要四位后跟一个横杠(00-e0-fc-cb-2d-d0)，也就是只有两个横杠(00e0-fccb-2dd0)。
- 批量贴入命令：
- wlan
- ap auth-mode mac-auth
- ap-id 0 ap-mac 00e0-fccb-2dd0
- ap-name ap_1
- ap-group ap
- Y #这里不允许复制，请单独分上下部分复制
- quit
- 详细命令解说：
- [AC1]wlan #进入wlan视图
- [AC1-wlan-view]ap auth-mode mac-auth #缺省即为mac认证可以不配置
- [AC1-wlan-view]ap-id 0 ap-mac 00e0-fccb-2dd0 #该MAC为AP的MAC，AP的MAC地址可以通过右键AP选设置之后在配置栏找到
- [AC1-wlan-ap-0]ap-name ap_1 #AP名称为ap_1
- [AC1-wlan-ap-0]ap-group ap #绑定AP组
- Warning: This operation may cause AP reset. If the country code changes, it will clear channel, power and antenna gain configurations of the radio, Whether to continue? [Y/N]:Y #输入Y，确定
- [AC1-wlan-ap-0]quit #退出AP组模式
- 检查AP上线情况

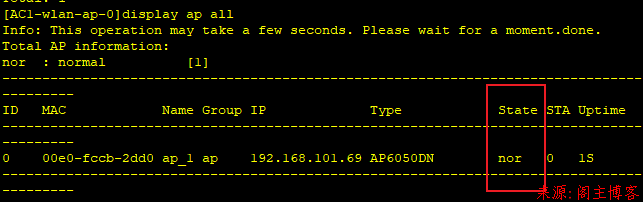

将AP上电启动后，执行命令display ap all查看到AP的“State”字段为“nor”时，表示AP正常上线，如下图就是成功上线。
配置WLAN的业务参数
- 配置安全模板
- 批量贴入命令：
- wlan
- security-profile name sec
- security wpa2 psk pass-phrase huawei666 aes
- quit
- 详细命令解说：
- [AC1]wlan #进入wlan视图
- [AC1-wlan-view]security-profile name sec #创建名为’sec’的密码文件
- [AC1-wlan-sec-prof-sec]security wpa2 psk pass-phrase huawei666 aes #认证类型wpa2，密码为huawei666
- [AC1-wlan-sec-prof-sec]quit #退出设置wifi密码模式
- 创建SSID模板
- 批量贴入命令：
- ssid-profile name ssid
- ssid huawei
- quit
- 详细命令解说：
- [AC1-wlan-view]ssid-profile name ssid #创建ssid模板
- [AC1-wlan-ssid-prof-ssid]ssid huawei #配置SSID名称为“huawei”
- [AC1-wlan-ssid-prof-ssid]quit #退出ssid配置模式
- 创建VAP模板，配置业务数据转发模式、业务VLAN，并且引用安全模板和SSID模板
- 批量贴入命令：
- vap-profile name vap
- forward-mode tunnel
- service-vlan vlan-id 100
- security-profile sec
- ssid-profile ssid
- quit
- 详细命令解说：
- [AC1-wlan-view]vap-profile name vap #创建名为vap的模模板
- [AC1-wlan-vap-prof-vap]forward-mode tunnel #转发模式为隧道模式
- [AC1-wlan-vap-prof-vap]service-vlan vlan-id 100 #绑定业务VLAN
- [AC1-wlan-vap-prof-vap]security-profile sec #引用前面创建的安全文件名称
- [AC1-wlan-vap-prof-vap]ssid-profile ssid #引用前面创建的SSID文件
- [AC1-wlan-vap-prof-vap]quit #退出VAP模板配置模式
- 配置AP组引用VAP模板，AP上射频0使用VAP模板的配置，因为实验中只有一个AP，所以使用射频0
- 批量贴入命令：
- ap-group name ap
- vap-profile vap wlan 1 radio 0
- quit
- 详细命令解说：
- [AC1-wlan-view]ap-group name ap #创建名为ap的VAP模板
- [AC1-wlan-ap-group-ap]vap-profile vap wlan 1 radio 0 #绑定vap模板，radio 0代表2.4GHZ频段，1代表5.0GHZ频段
- [AC1-wlan-ap-group-ap]quit #退出vap模板配置模式

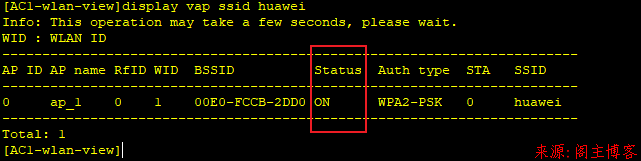

- WLAN业务配置会自动下发给AP，配置完成后，通过执行命令display vap ssid huawei查看如下信息，当“Status”项显示为“ON”时，表示AP对应的射频上的VAP已创建成功。
验证结果
- 连接SSID

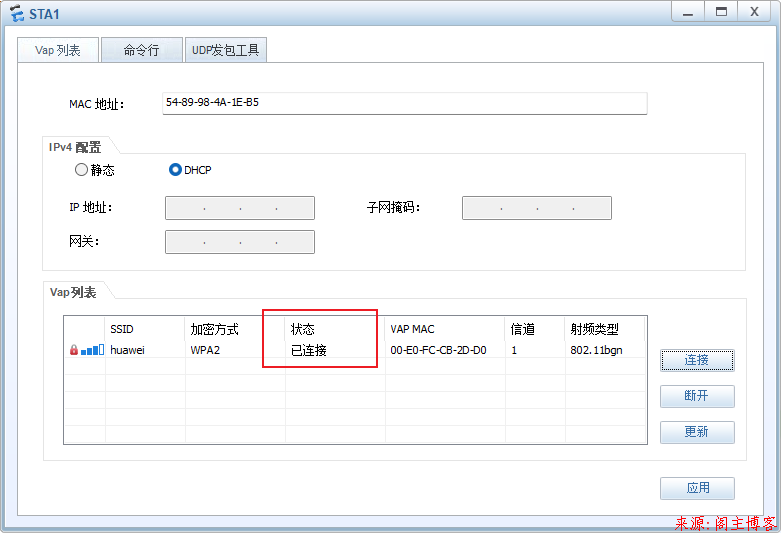

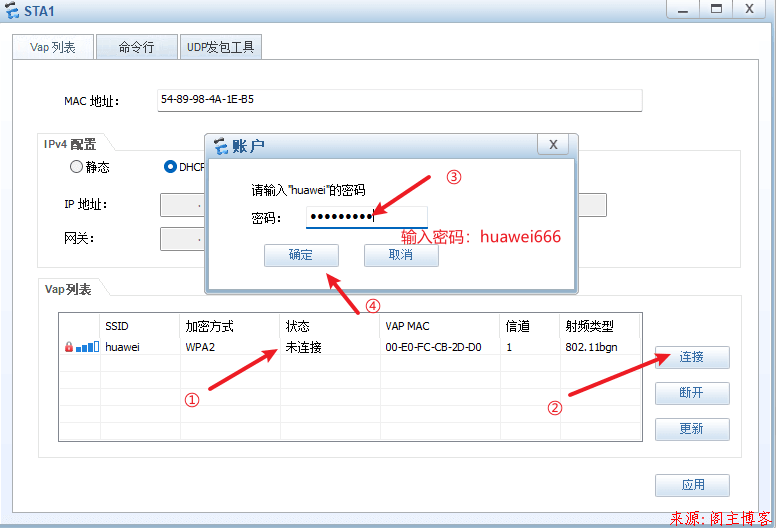

在STA1(笔记本)上进行测试连接，点击SSID为huawei的信号并输入huawei666密码进行连接。
- 连接成功

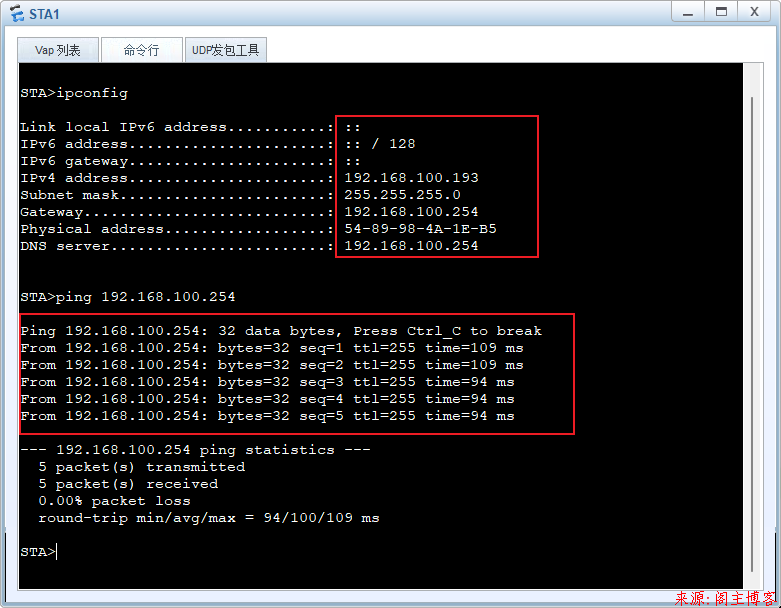

下面两张图可以看到已经完成连接SSID，并成功获取IP地址，同时也可以ping通网关。
- 电脑(PC1)验证

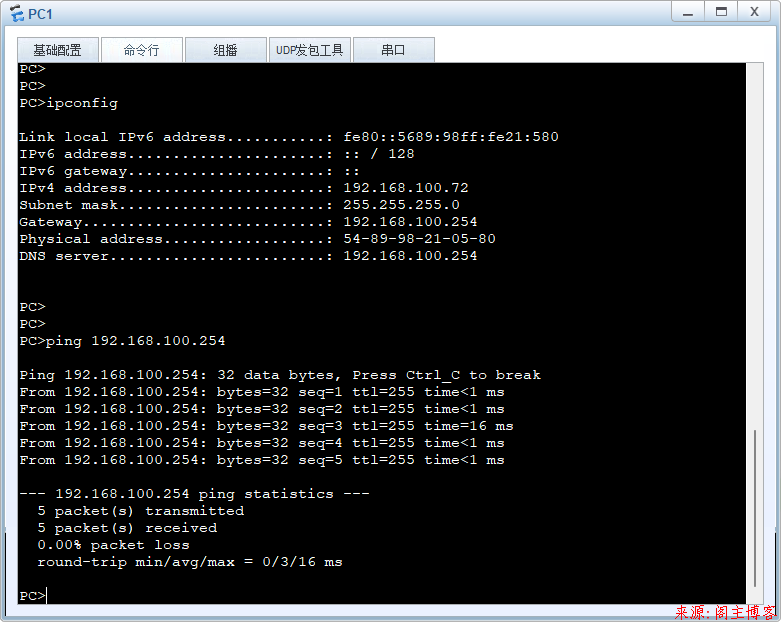

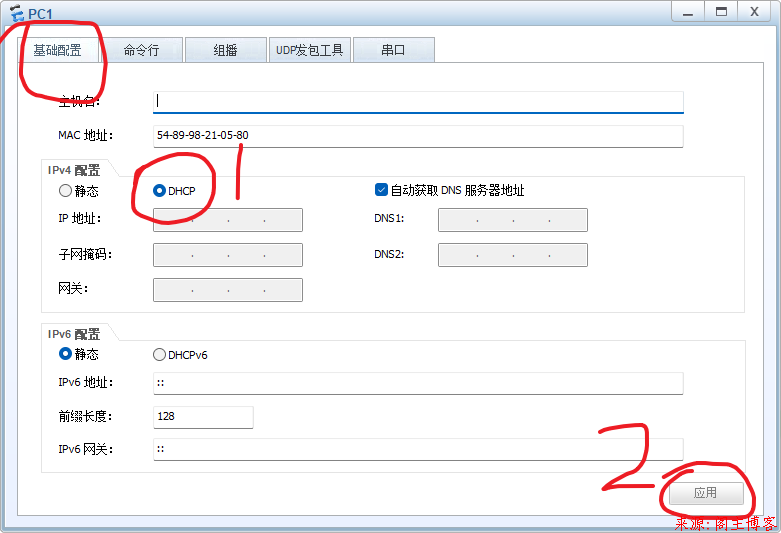

使用DHCP模式自动获取IP地址，获取的信息如下图。

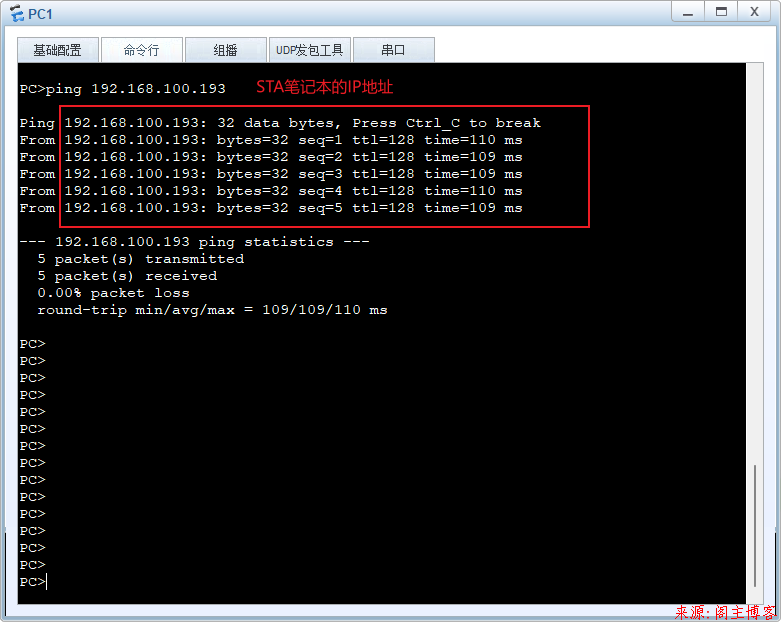

- PC1 ping STA1，测试可通信，完成本次实验。
